首页 > 电液比例先导溢流阀 > EDG
电液比例先导溢流阀
1、由小型直流比例电磁铁和直动式溢流阀组成,反应灵敏、精度高、线形度好。
2、适用于压力变化级别较多的自动化系统。
3、广泛应用于注塑机等高性能机器之中。
 相关资料
型号说明:
EDG -01 -H -
系列号码 规格 压力等级MPa 安全级
电液比例先导溢流阀 01: 3通径 B: 0.5∼7.0
C: 1.0∼16
H: 1.2∼24.5
无: 带安全阀型(标准型)
T:无安全阀型

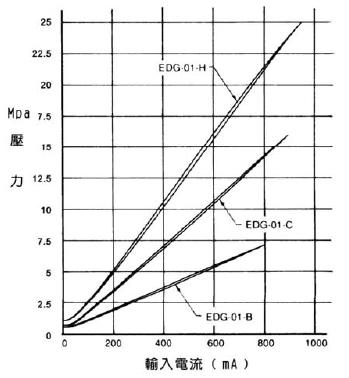

规格表:
型号 最小流量 ℓ/min 最大流量 ℓ/min 最高使用压力 MPa 压力等级MPa 额定电流 mA 线圈电阻 滞环 重复精度 重量 Kg
EDG-01 0.3 2 24.5 B: 0.5∼7.0
C: 1.0∼16
H: 1.2∼24.5
B: 800
C: 900
H: 950
10 小于3% 1% 2

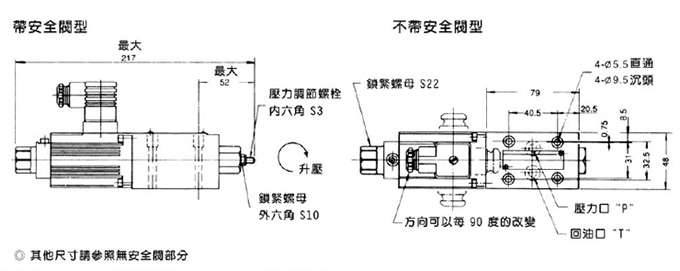

外形尺寸:
注意事项:
1、安装:只要保证排气口向上,排气口位置可依需要任意改变。
2、排除空气:为使控制保持稳定,要把空气全部排掉并用油充满电磁阀的鐵芯。为了排掉空气要逐渐松开比例阀端的排气口。排气口的位置可以改变,以使空气可以容易的从阀中排出。要改变排气口位置时,可旋转电磁铁连接器,直到排气口到达所要求的位置(见下图)。
3、回油管和泄油管:回油管的背压和泄油背压直接影响最低调节压力或流量调节阀主阀芯的操作力。因此不可把回油管和其他管连接,因该直接与油箱连接,以使背压尽可能的低。另外必须保证回油和泄油管的端部浸没在油液中。
4、滞寰和重复性数值:在规格中所述的每一种控制阀的滞環和重复性数值,在下述条件下测得。A、滞環数值是用朝田公司所提供的功率放大器情况测得的;B、重复性数值是在同样的条件下使用朝田公司所提供的功率放大器情况测得阀体的值。
5、手动调节螺钉:当初次调节时或因电器故障等问题而使阀没有输入电流时,可旋转手动调节螺钉,对阀的压力和流量进行临时设定。然而,在正常情况下,这个螺钉应保持其初始位置。
