1、安装在油泵吸油侧，防止泵吸油时污物进入，保证泵系统。
2、延长泵及系统的使用寿命，减少联续工作时所产生的故障。
3、规格齐全，流量范围12ℓ/min-1000ℓ/min，过滤精度分100、120、150Mesh(标准品)，亦可提供更高的过滤精度，请洽朝田公司技术部。
4、最高工作温度90℃。
5、适用于各种矿物油、汽油等液体。
6、可根据客户要求订制其他规格。
|
相关资料
型号说明：
| SFN |
-04 |
| 系列号码 |
规格 |
| 线隙式吸油滤油器 |
04： 1/2"
06： 3/4"
其他尺寸请参照“规格尺寸表” |
规格表：
| 型号 |
参考流量ℓ/min |
过滤精度u |
重量KG |
A |
B |
C |
D |
E |
| SFN-04 |
35 |
150 |
0.24 |
1/2" |
30 |
167 |
156 |
61 |
| SFN-06 |
46 |
150 |
0.26 |
3/4" |
36 |
171 |
156 |
61 |
| SFN-08 |
90 |
150 |
0.39 |
1" |
46 |
158 |
142 |
82 |
| SFN-08 |
90 |
150 |
0.45 |
1" |
46 |
208 |
193 |
82 |
| SFN-10 |
150 |
150 |
0.73 |
11/4" |
54 |
227 |
213 |
102 |
| SFN-12 |
205 |
150 |
0.97 |
11/2" |
65 |
246 |
232 |
120 |
| SFN-16 |
320 |
150 |
1.24 |
2" |
75 |
331 |
314 |
120 |
| SFN-20 |
550 |
150 |
2.5 |
21/2" |
90 |
439 |
417 |
146 |
| SFN-24 |
600 |
150 |
2.55 |
3" |
105 |
439 |
417 |
146 |

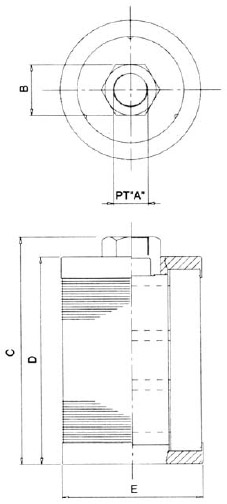

尺寸图：
|
备注：
