1KH1K型定量齿轮泵采用从前盖出油后盖进油的设计方式，便于紧凑型油路块的设计制作。
1KH1K型定量齿轮泵主要与小型直流或交流电机组合成动力单元或者小型液压泵站。
采用高级铝合金制造，属于高压力、高效率、高性能、低噪音的定量齿轮泵。
适用于多种常用的高压系统。
|
1KH1K型定量齿轮泵相关资料
型号说明：
| 1 |
K |
H |
1 |
K |
01 |
R |
| 系列 |
型式/功能 |
前盖 |
轴伸 |
出入油口 |
型号 |
旋向 |
| 1 |
K |
H |
1 |
见技术参数 |
0S
01
13
16
02
26
03
37
04
05
06
07
09 |
L:左旋
R:右旋 |
规格表：
| 型号 |
公称排量
mL/R |
使用压力
Mpa |
转数范围
RPM |
外型尺寸图
mm |
净重
kg |
出入油口 |
| 额定工作 |
瞬间最高 |
L |
| 0S |
0.8 |
21 |
25 |
600-4000 |
72.48 |
0.76 |
入油口
PT3/8"
出油口
Ø9 |
| 01 |
1.1 |
21 |
25 |
600-4000 |
73.48 |
0.78 |
| 13 |
1.3 |
21 |
25 |
600-4000 |
74.48 |
0.80 |
| 16 |
1.6 |
21 |
25 |
600-4000 |
75.48 |
0.82 |
| 02 |
2.1 |
21 |
25 |
600-4000 |
77.48 |
0.86 |
| 26 |
2.6 |
21 |
25 |
600-4000 |
79.48 |
0.90 |
| 03 |
3.2 |
21 |
25 |
600-4000 |
81.48 |
0.94 |
| 37 |
3.7 |
21 |
25 |
600-4000 |
83.48 |
0.98 |
| 04 |
4.2 |
18 |
21 |
600-2500 |
85.48 |
1.02 |
| 05 |
4.8 |
18 |
21 |
600-2500 |
87.48 |
1.06 |
| 06 |
5.8 |
18 |
21 |
600-2500 |
91.48 |
1.14 |
| 07 |
7.9 |
18 |
21 |
600-2500 |
99.48 |
1.30 |
| 09 |
8.8 |
18 |
21 |
600-2500 |
103.48 |
1.38 |

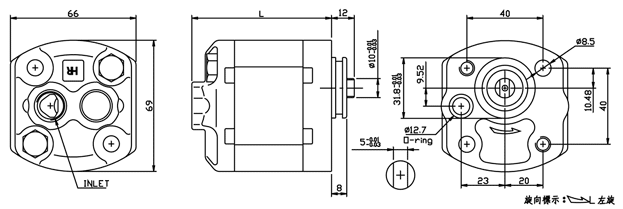

外形尺寸：
性能曲线：
 备注： 台湾HR系列1KH1K型定量齿轮泵,其相关型号有: 1KH1K01R, 1KH1K13R, 1KH1K16R, 1KH1K02R, 1KH1K26R1KH1K03R, 1KH1K04R, 1KH1K05R, 1KH1K06R, 1KH1K07R, 1KH1K09R |
