1、本阀是带有控制油孔的直动阀，可以内控或外控。可根据不同的组合产生不同功能的低压用溢流阀、顺序阀及卸荷阀。
2、HCG（HCT）带有单向阀，油流可从二次压力油口自由流向一次压力油口，可根据不同的组合产生不同功能的抗衡阀、单向顺序阀。
3、安装尺寸符合ISO 5781标准。
4、广泛应用于液压机、注塑机及液压回路有两个以上分歧回路的专用机。
|
相关资料
型号说明：
| H |
B |
G |
-03 |
C |
4 |
| 系列号码 |
压力调整范围 |
安装型式 |
规格 |
C：带单向阀 |
控制及泄油方式 |
| 顺序阀及抗衡阀 |
请参照规格表 |
G-板式
T-管式 |
03：10通径（3/8"）
06：25通径（3/4"）
10：32通径（11/4"） |
请参照规格表 |
请参照规格表 |
规格表：
| 型号 |
最大流量
ℓ/min |
最高使用压力
MPa |
压力调整范围
MPa |
重量Kg |
| 板式 |
管式 |
板式 |
管式 |
| HG-03 |
HT-03 |
50 |
25 |
A：1.8-3.5
B：3.5-7
C：7-14
H：7-21 |
4.0 |
3.7 |
| HCG-03 |
HCT-03 |
50 |
25 |
4.8 |
4.1 |
| HG-06 |
HT-06 |
125 |
25 |
6.1 |
6.2 |
| HCG-06 |
HCT-06 |
125 |
25 |
7.4 |
7.8 |
| HG-10 |
HT-10 |
250 |
25 |
11.0 |
12.0 |
| HCG-10 |
HCT-10 |
250 |
25 |
13.8 |
13.8 |

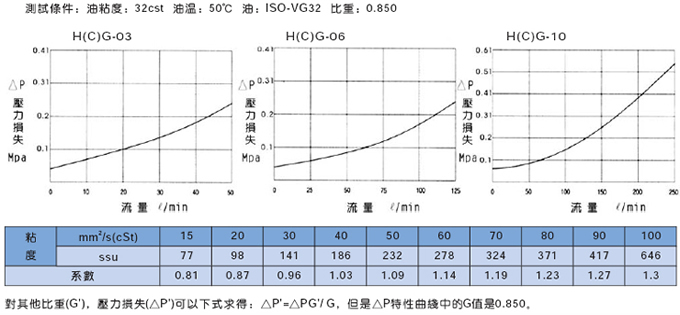

性能曲线：
|
备注：
