首页 > 风冷机ACE > ACE
风冷机
1、ACE铝制空气冷却器采用世界先进的同步分层流动散热技术,利用薄壁管间的特殊波浪状散热暨片,极大的增加了油与空气接触的面积,使高温的油充分的释放热量,并减少背压的产生。
2、ACE铝制空气冷却器以最小的体积,发挥最大的热交换效益。
3、传统冷却器使用圆型油管的设计,使得油液成U行流向,增加背压。减少空气接触的面积,从而降低了热交换率。
4、冷却器由铝板制成最大工作压力2.0MPa,体积小、重量轻安装容易、维修简单
适用范围:工作压力1MPa,流量10ℓ/min-200ℓ/min,适用于变量泵的泄油冷却。
 相关资料
型号说明:
ACE 2 M1 01 40
系列号码 型号 风扇 电压 风扇
铝质风冷却器 1
2
3
4
5
6
7
8
1:1个电机
2:2个电机
01-110VAC
02-02-220VAC
03-03-12VAC
04-24VAC
ACE1: 32
ACE2: 40
ACE3: 65
ACE4: 65
ACE5: 100
ACE6: 200
ACE7: 100
ACE8: 200
规格表:
型号 牙口ZG 通过量ℓ/min 工作压力MPa 最高压力MPa 风扇功率W
ACE1-M2 M18*1.5 10 2.0 2.5 30
ACE2-M2 M18*1.5 20 2.0 2.5 40
ACE3-M1 M18*1.5 25 2.0 2.5 65
ACE4-M1 M22*1.5 30 2.0 2.5 65
ACE5-M1 M27*1.5 55 2.0 2.5 100
ACE6-M1 M27*2 100 2.0 2.5 200
ACE7-M1 M33*2 120 2.0 2.5 100
ACE8-M1 M33*2 160 2.0 2.5 200

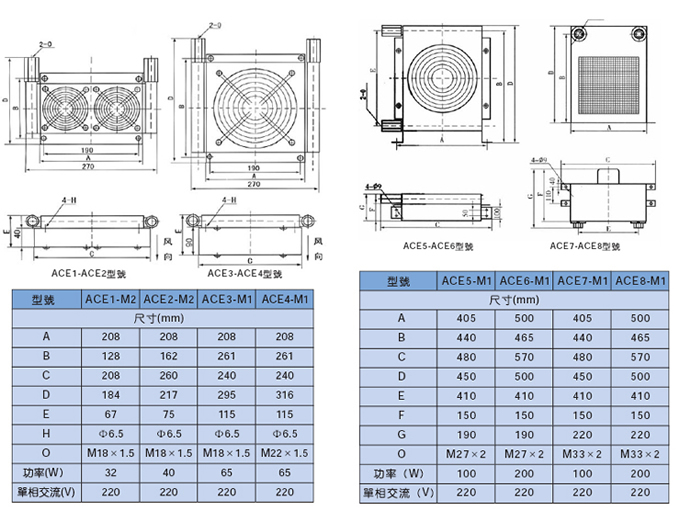

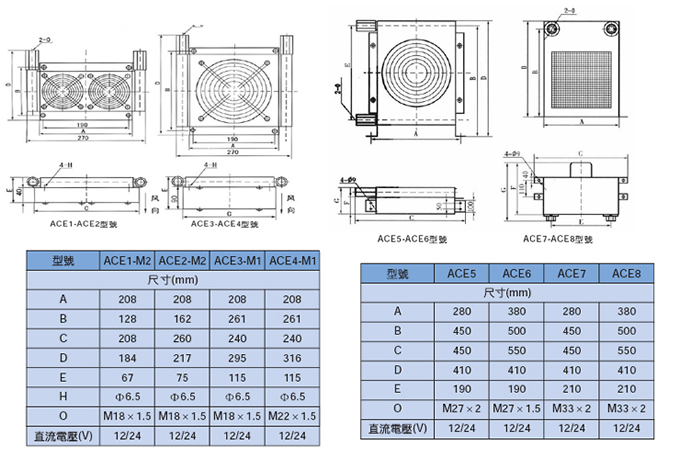

外形尺寸:
说明及注意事项:
说明:本公司为用户提供优质的产品及完善的服务,拥有四大系列数十种规格的产品。产品可用于泄油或回油冷却,具有多种安装方式。也可按用户需求设计制造。。
产品系列:
1、AF系列: 工作压力1MPa,流量4ℓ/min、6ℓ/min,适用于变量泵的泄油冷却。
2、AW系列: 工作压力1MPa,流量20ℓ/min,适用于变量泵的泄油冷却。
3、AH系列: 工作压力2MPa,流量30ℓ/min-300ℓ/min,适用于变量泵的泄油冷却。
4、ACE系列: 工作压力1MPa,流量10ℓ/min-200ℓ/min,适用于变量泵的泄油冷却。
注意事项: 1、冷却器应安装牢固,所安装位置应避免振动和冲击,保证进风和排风自由畅通,并防止吸入已被各部元件加热了的空气。
2、冷却器使用时,必须加装限压旁路,以避免过高的压降产生,防止启动时产生的冲击力过高可能造成的损坏。
3、冷却器进出口接头,半年时请小心,必须用工具夹持散热器的进出油口,以免散热扭曲变形。
4、冷却器应保持清洁,每周至少一次清洁散热器。
备注风冷机ACE,其相关型号有:ACE1-M2,ACE2-M2,ACE3-M1,ACE4-M1,ACE5-M1等等
