1、液控单向阀又称为液压锁，当压力超过设定的弹簧开启压力时，允许油流自由通过，否则只允许油流单向通过。可做小型充液阀使用.
2、按照控制方式液控单向阀可分为CPT,CPG标准型液控单向阀和CPDT,CPDG,CPDF先导型液控单向阀。
3、按照安装方式液控单向阀可分为CP*T管式液控单向阀,CPDG板式液控单向阀,CPDF法兰液控单向阀。10和16通径的才有法兰式安装的液控单向阀。
4、按照泄油方式液控单向阀可分为内泄型液控单向阀和外泄型液控单向阀。
5、反向流动时，液控单向阀的出口接回油箱时，请选用”内部泄油“型式液控单向阀，当液控单向阀的出口有背压时，请选用”外部泄油“型式液控单向阀。
6、CP系列液控单向阀广泛应用于立式注塑机，压力机等机器。
|
CP*T管式液控单向阀,CPDG板式液控单向阀,CPDF法兰液控单向阀相关资料
型号说明：
| CPD |
-06 |
-A1 |
T |
D |
| 系列号码 |
规格 |
开启压力 |
安装方式 |
泄油方式 |
CP-标准型
CPD-先导型
液控单向 |
03：10通径（3/8"）
04：16通径（1/2"）
06：25通径（3/4"）
10：32通径（11/4"）
16：50通径（2"） |
A1：0.04MPa
A2：0.35MPa |
T：管式
G：板式
F：法兰式 |
D：外泄
无标记：内泄 |
规格表：
| 型号 |
额定流量
ℓ/min |
最高使用压力
MPa |
开启压力
MPa |
重量 |
| 管式（法兰式） |
板式 |
管式（法兰式） |
板式 |
| CPT-03 |
CP※G-03 |
50 |
25 |
A1：0.04
A2：0.35 |
3.4 |
4.5 |
| CP※T-04 |
- |
75 |
25 |
3.4 |
- |
| CP※T-06 |
CP※G-06 |
125 |
25 |
6.2 |
7 |
| CP※T(F)-10 |
CP※G-10 |
300 |
25 |
11.6 |
12 |
| CP※T(F)-16 |
- |
400 |
25 |
24.2 |
- |

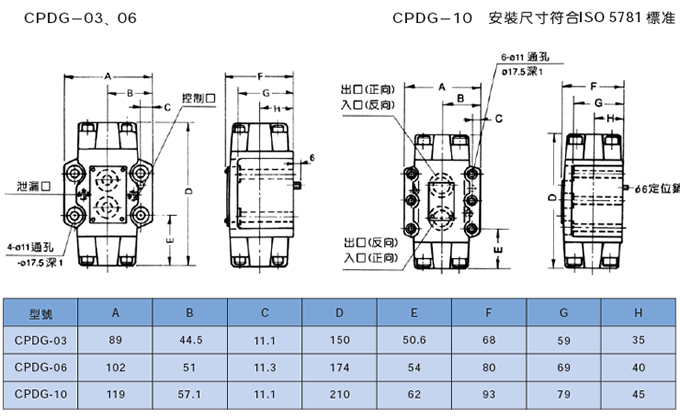

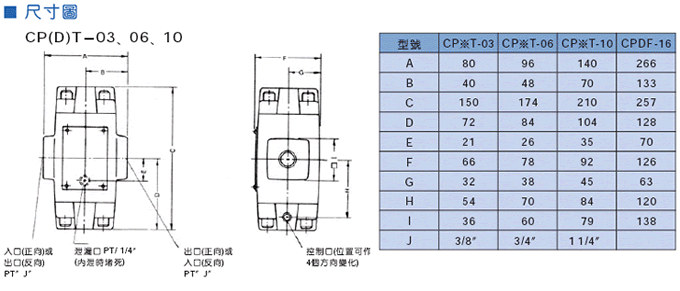

外形尺寸：
 相关型号：
标准型管式液控单向阀型号有: CPT-03, CPT-04, CPT-06, CPT-10, CPT-16
标准型板式液控单向阀型号有: CPG-03, CPG-04, CPG-06, CPG-10, CPG-16
标准型法兰式液控单向阀型号有: CPF-10, CPF-16
先导型管式液控单向阀型号有: CPDT-03, CPDT-04, CPDT-06, CPDT-10, CPDT-16
先导型板式液控单向阀型号有: CPDG-03, CPDG-04, CPDG-06, CPDG-10, CPDG-16
先导型法兰式液控单向阀型号有: CPDF-10, CPDF-16
|
