高效率液压齿轮泵专为超高压液压系统而设计,前、后盖、主体皆采用高级铝合金压铸而成,密度高,外型坚固。经济型6061T6的主体硬度高、耐磨耗,8字型轴承套更采用A356T6重力铸造,内装耐高温耐磨耗之自润轴承,更能有效承受瞬间达25MPa之高压,Viton材质密封及整体精研而成成的合金铜齿轮组能适应高温,并有效延长使用寿命,适用于高扭力之使用条件。
1、效率高,P1系列定量齿轮泵可高达97%以上。
2、P1系列定量齿轮泵适用于车辆、升降系统、农业机械、产业机械多种液压机械设备等。
3、零件单纯,易于保养及维护。
4、可与油泵专用电机组成定量齿轮泵电机泵组。
5、高压的小流量的齿轮泵可与低压大流量叶片泵组成高低压泵组合,节约成本。
|
P1型定量齿轮泵相关资料
型号说明:
P1 |
05 |
R |
P |
01 |
G |
T |
型号说明 |
排量
mℓ/rev |
旋转方向(从轴端看) |
出入油口尺寸 |
转动轴代号 |
安装法兰代号 |
后盖代号 |
P1 |
P1 |
定量齿轮泵 |
参照规格表 |
R:顺时针方向
L:逆时针方向
|
N:NPT
U:UNF
P:PT
F:法兰型
参照规格表
|
参照转动轴表
01标准型
10
12 |
参照安装法兰表
G标准型
SAE“AA” |
标准型 |
规格表:
型号 |
使用压力MPa |
排量
mℓ/rev |
外形尺寸(PT) |
出入油口 |
重量(kg) |
额定 |
最高 |
A |
B |
L |
入口 |
出口 |
P101 |
21 |
25 |
1.30 |
44.08 |
42.04 |
83.08 |
1"/2 |
3"/8 |
0.82 |
P102 |
21 |
25 |
2.00 |
46.08 |
43.04 |
85.08 |
1"/2 |
3"/8 |
0.91 |
P127 |
21 |
25 |
2.70 |
48.08 |
44.04 |
87.08 |
1"/2 |
3"/8 |
1.00 |
P135 |
21 |
25 |
3.40 |
50.08 |
45.04 |
89.08 |
1"/2 |
3"/8 |
1.05 |
P104 |
21 |
25 |
4.10 |
52.08 |
46.04 |
91.08 |
1"/2 |
3"/8 |
1.10 |
P105 |
21 |
25 |
5.10 |
55.08 |
47.54 |
94.08 |
1"/2 |
3"/8 |
1.14 |
P106 |
21 |
25 |
6.10 |
58.08 |
49.04 |
97.08 |
1"/2 |
3"/8 |
1.18 |
P107 |
20 |
23 |
7.40 |
62.08 |
51.04 |
101.08 |
3"/4 |
1"/2 |
1.27 |
P109 |
18 |
21 |
9.10 |
67.08 |
53.54 |
106.08 |
3"/4 |
1"/2 |
1.32 |

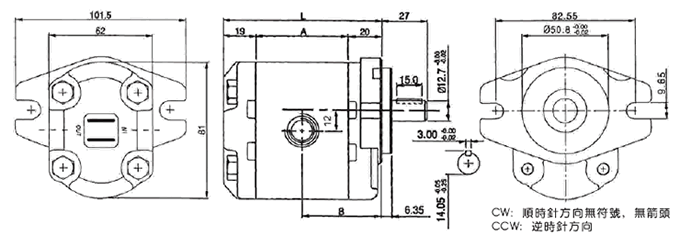

外形尺寸:
|
