首页 > 电磁换向阀 > D4型电磁换向阀、D5型电磁换向阀
电磁换向阀
1、电磁换向阀安装面符合ISO4401、CETOP、DIN24340、NFPA规格,同日本油研电磁阀标准,互通性强。可替代力士乐电磁换向阀。
2、浸油式设计,具有缓冲、降低噪音、消除阀心与油封间磨擦及其所引起的漏油问题。
3、同规格的电磁换向阀阀心、线圈、白铁管可更换,安装容易,降低成本。
4、电磁换向阀阀体高压可测试至1500V/min,电磁换向阀线圈绝缘H级,绝缘电阻超过100M欧,耐温180度,通过欧洲CE认证。
5、阀体采用树脂砂模锻造,并经过超音波清洗机清洗,杜绝异物残留,保证电磁换向阀阀芯动作的可靠性高。
6、电磁铁内部白铁管采用特殊设备分三段焊接而成,防止剩磁影响,强度大,可耐高压。
7、D4型为接线盒型电磁换向阀,D5型为插头型电磁换向阀。
 D4型电磁换向阀、D5型电磁换向阀相关资料
型号说明:

D5

-02 -2 B 2 L -A1 5 -
型号说明 口径尺寸 阀心机能 线圈型式 频率 指示灯
阀位数 弹簧配置 阀心型式 电磁铁位置
D4:接线盒型
(JIS)

D5:插头型
(DIN)
02(6通径)

NG6
2 B:单头二位
(弹簧复位)
D:双头二位
(机械定位)
2,3,4,5,
6,7,8,9,
11,12
请参阅阀心机能表
无:标准型




L:逆组立
交流AC
A1:AC 110V
A2:AC 220V
A3:AC 380V
直流DC
D1:DC 12V
D2:DC 24V
交直流RF
R1:RF 110V
R2:RF 220V
5:50HZ

6:60HZ

直流电省略
无:标准带灯

B:黑色带灯
3 C:双头三位
(弹簧中位)
D4:接线盒型
(JIS)

D5:插头型
(DIN)
03(10通径)

NG10
2 B:单头二位
(弹簧复位)
D:双头二位
(机械定位)
3 C:双头三位
(弹簧中位)
阀心机能表:
双头三位弹簧复中 液压图号(标准型) 双头二位机械定位 液压图号(标准型) 双头二位机械定位 液压图号(标准型)
3C2 2D2 2D2A
3C3 2D3 2D3A
3C4 2D7 2D4A
3C40 2D8 2D40A
3C5 单头二位弹簧复位 液压图号(标准型) 2D5A
3C6
3C60
2B2 2D7A
3C7 2B3 2D9A
3C8 2B8 2D10A
3C9 单头二位弹簧复位 液压图号(标准型) 2D11A
3C10 2B2L 2D12A
3C11 2B3L
3C12 2B8L
单头二位弹簧复位 液压图号(标准型) 单头二位弹簧复位 液压图号(逆组立) 单头二位弹簧复位 液压图号(标准型) 单头二位弹簧复位 液压图号(逆组立)
2B2A 2B2AL 2B2B 2B2BL
2B3A 2B3AL 2B3B 2B3BL
2B4A 2B4AL 2B4B 2B4BL
2B40A 2B40AL 2B40B 2B40BL
2B5A 2B5AL 2B5B 2B5BL
2B60A 2B60AL 2B60B 2B60BL
2B7A 2B7AL 2B7A 2B7BL
2B8A 2B8AL 2B8B 2B8BL
2B9A 2B9AL 2B9B 2B9BL
2B10A 2B10AL 2B10B 2B10BL
2B11A 2B11AL 2B11B 2B11BL
2B12A 2B12AL 2B12B 2B12BL
备注:1、油路互通状况说明 电磁铁a能电P-A B-T 电磁铁 b 通电 P-B A-T 3C65、3C6与3C60的阀芯,油路互通状况相反。
2、特殊规格,请洽技术部。

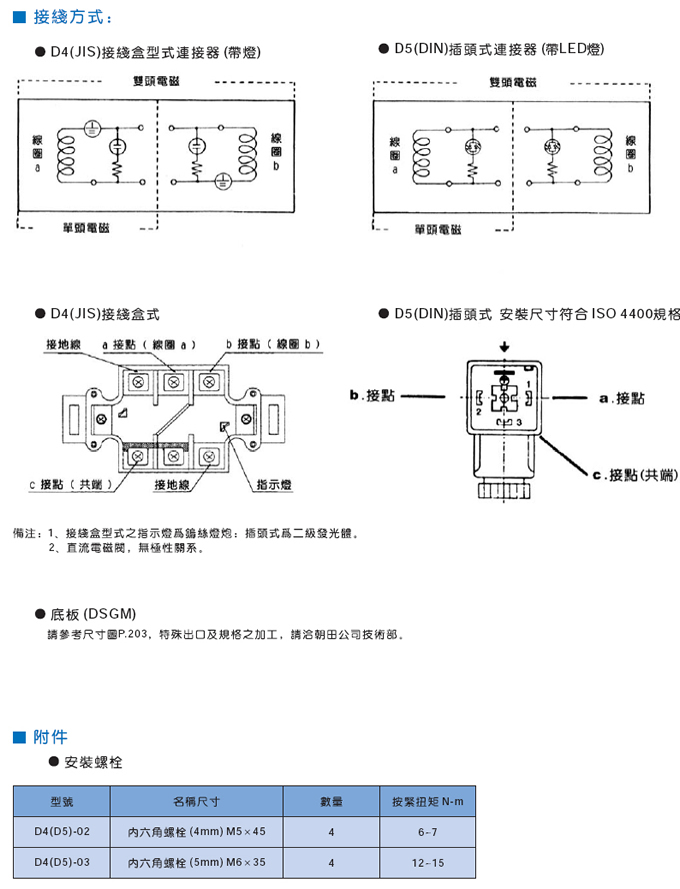

接线方式:

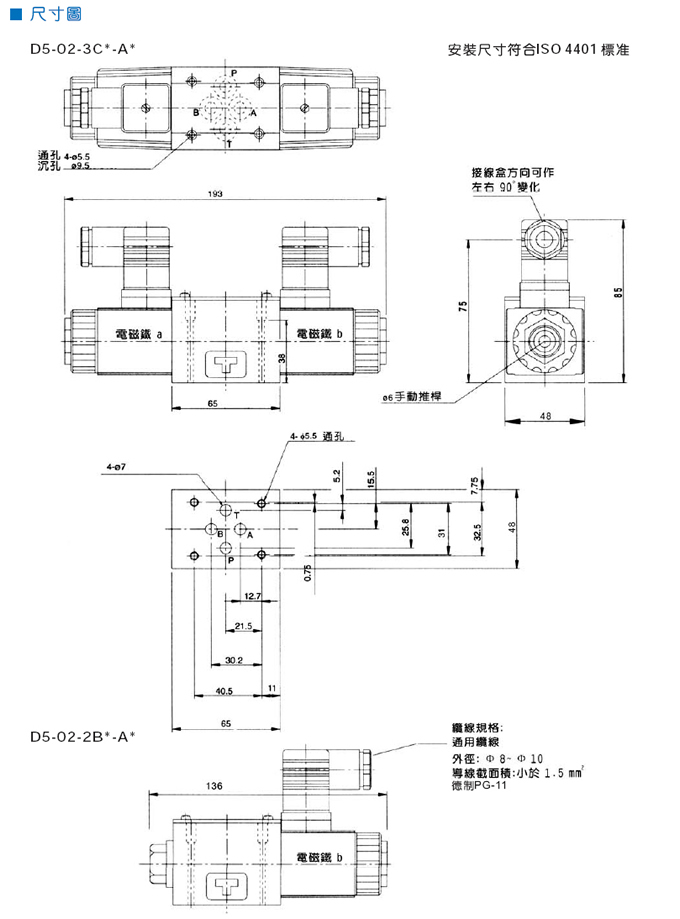

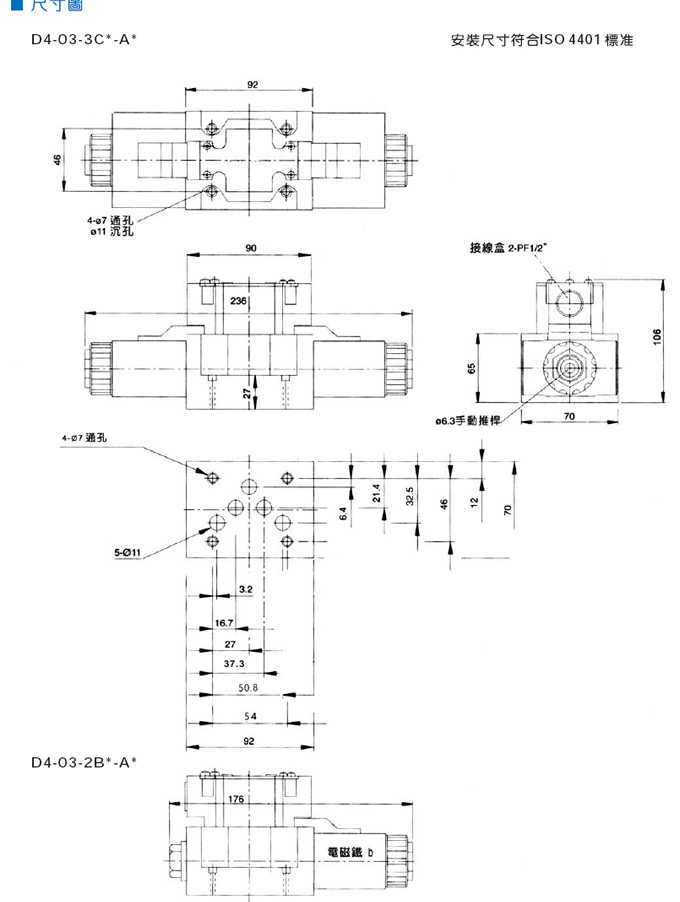

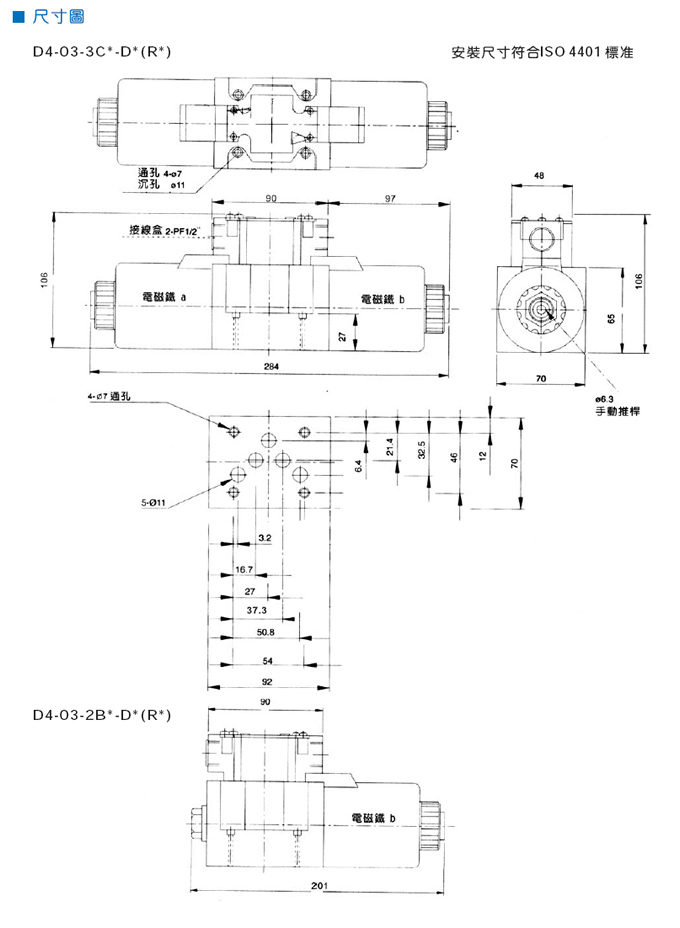

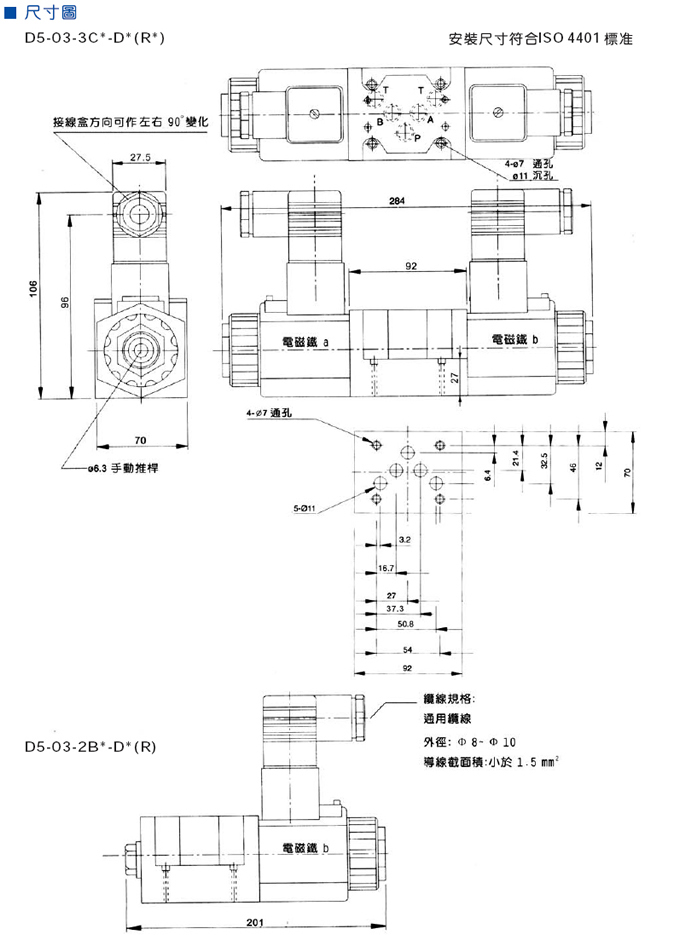

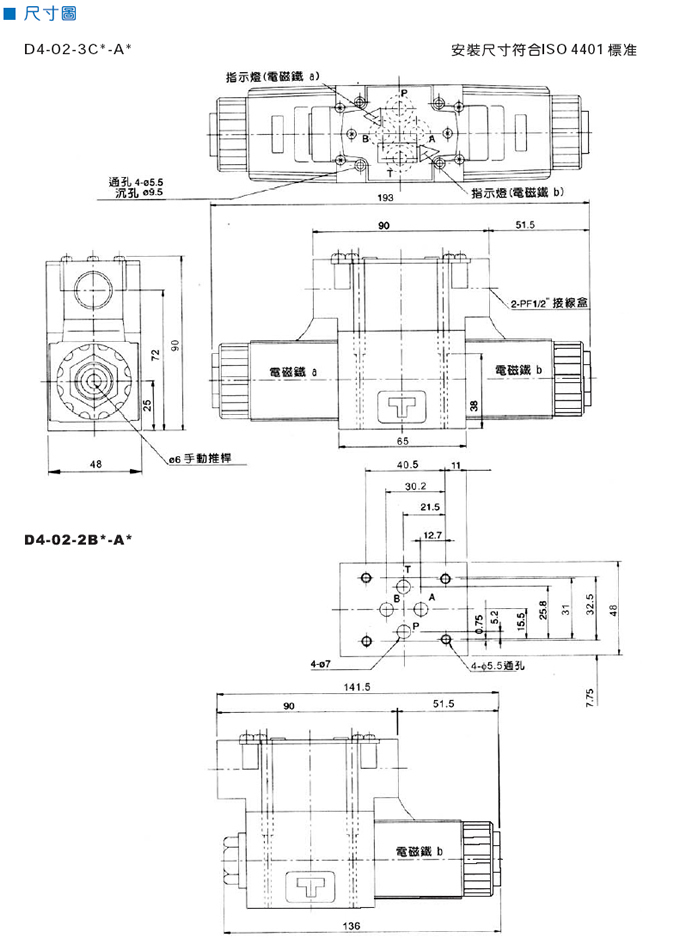

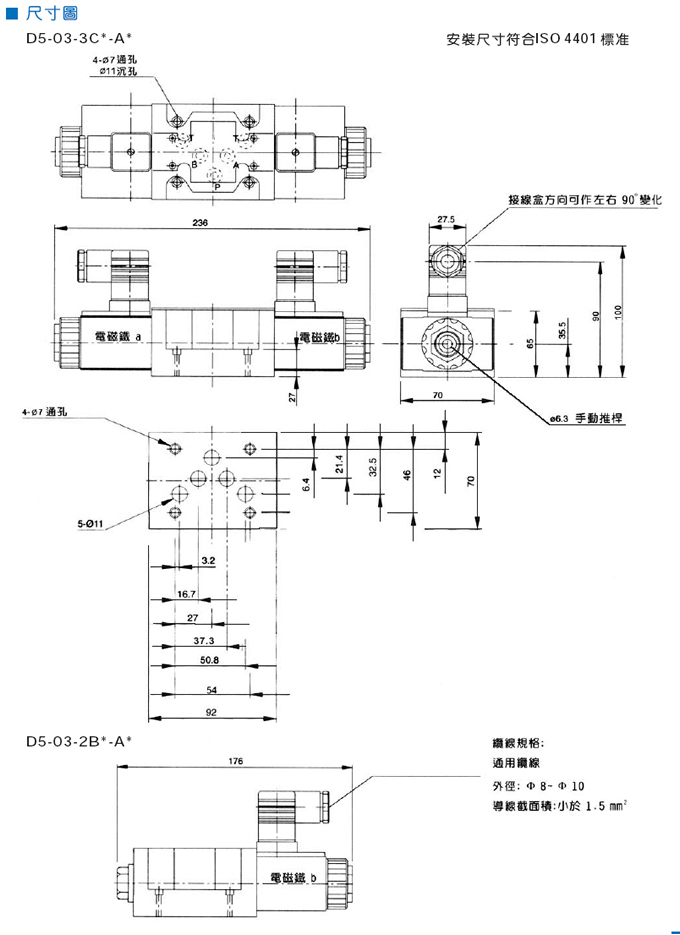

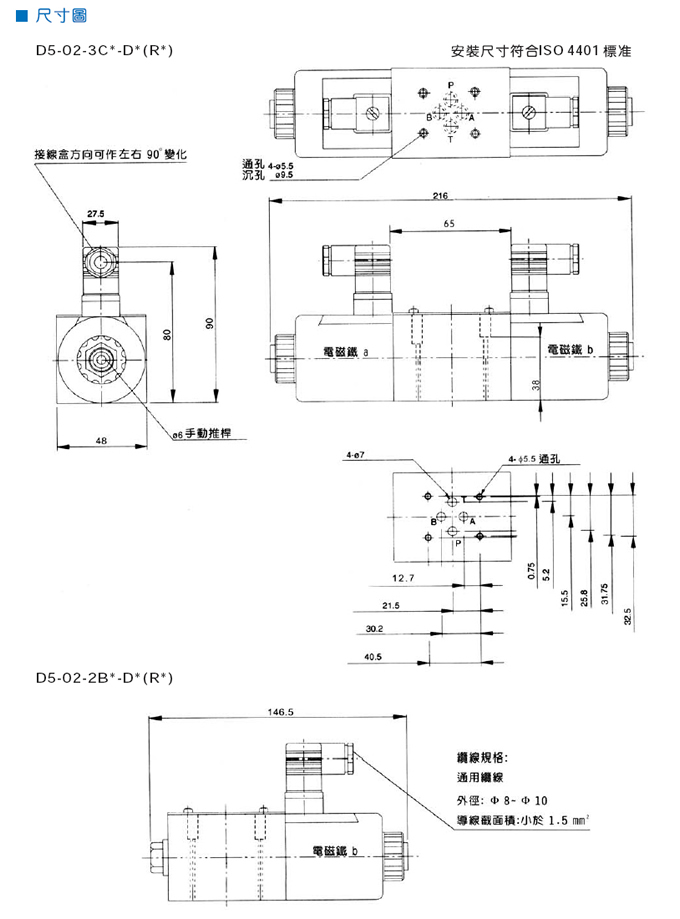

外形尺寸:
