1、充液阀又称满油阀，一般作为液压缸和油箱间的吸排油阀使用，大型压力机的快进行程，要从油缸向油箱吸油，加压时防止从油缸流入油箱，反向时从油缸排油到油箱。
2、法兰型充液阀体积小，通过流量大且无泄漏，可直接焊接或用法兰固定。
3、标准型充液阀不带P,T口法兰，新型充液阀带P,T口法兰，且可以任意选择法兰配置。
|
PF法兰式充液阀相关资料
型号说明：
| PF |
-100 |
-20 |
-F |
| 系列号码 |
规格 |
设计代号 |
安装型式 |
| PF：法兰型充液阀 |
80：3"
90：31/2"
100：4"
125：5"
150：6" |
无：标准型
20：新型 |
无：不带法兰
F：带P.T#法兰
FP：带P#法兰
FT：带T#法兰 |
规格表：
| 型号 |
管经 |
最大流量 ℓ/min |
最高使用压力 MPa |
开启压力 MPa |
最低液控压力比 |
重量 KG |
| 油缸压力：控制压力 |
| PF-80 |
PF-80-20 |
3" |
400 |
25 |
0.012 |
4.0：1 |
8 |
| PF-90 |
PF-90-20 |
3.5" |
630 |
25 |
0.012 |
4.0：1 |
11.3 |
| PF-100 |
PF-100-20 |
4" |
1000 |
25 |
0.012 |
4.3：1 |
14.5 |
| PF-125 |
PF-125-20 |
5" |
1600 |
25 |
0.012 |
4.3：1 |
23 |
| PF-150 |
PF-150-20 |
6" |
2500 |
25 |
0.013 |
4.3：1 |
37 |
备注：
1、充液阀最大流量是自由流动时压力损失0.03MPa时所得的值。流速约为3.5m/sec。
2、充液阀最低液控压力比为阀座部分与液控受压部分面积比所决定。
3、回程时，必须充液阀先泄压，否则可能无法开启或造成冲击。 |

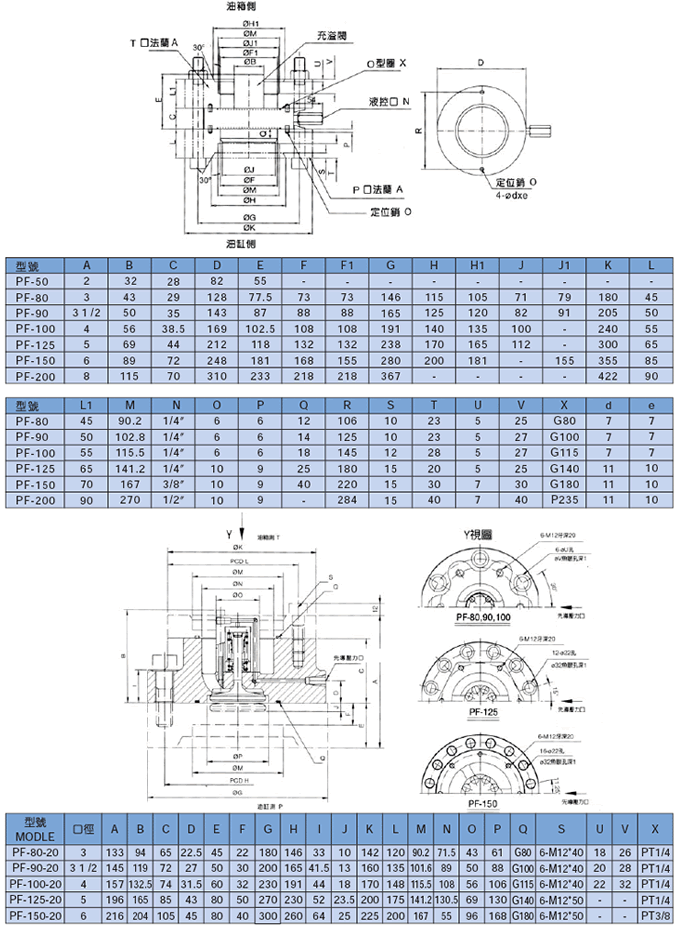

外形尺寸：
|
备注：
