1、带压力补偿装置,能维持稳定的流量,不受出入口压力差变化影响,能够精确地控制执行元件的速度。
2、单向调速阀使一个方向的流量可以调节,而反向可自由流动,根据标牌刻度可方便调节或重新设定流量。
3、适合控制机械动作快速、慢速及快速返回之用,非常适于工具机使用。
|
相关资料
型号说明:
FKC |
-G |
02 |
-2 |
A |
- |
系列号码 |
安装型式 |
油口规格 |
流量调整范围 ℓ/min |
出入油口方向 |
凸轮轴方向 |
单向调速阀 FKC:推杆型 FNC:平面型 |
G:板式 |
02: 1/4" 03: 3/8" |
2: 0.05-2 3: 0.05-4 |
从调节旋钮看 02:A 左侧(标准) B 右侧 03:A 右侧(标准) B 左侧 |
无标记:正向 L:逆向 |
规格表:
型号 |
自由流量 ℓ/min |
最高使用压力 MPa |
接续口径(PT) |
流量调整范围 ℓ/min |
重量Kg |
FNC-G02 |
20 |
7 |
1/4" |
2: 0.05∼2 4: 0.05∼4 |
1.2 |
FNC-G03 |
30 |
3/8" |
1.9 |
FKC-G02 |
20 |
1/4" |
1.2 |
FKC-G03 |
30 |
3/8" |
1.9 |

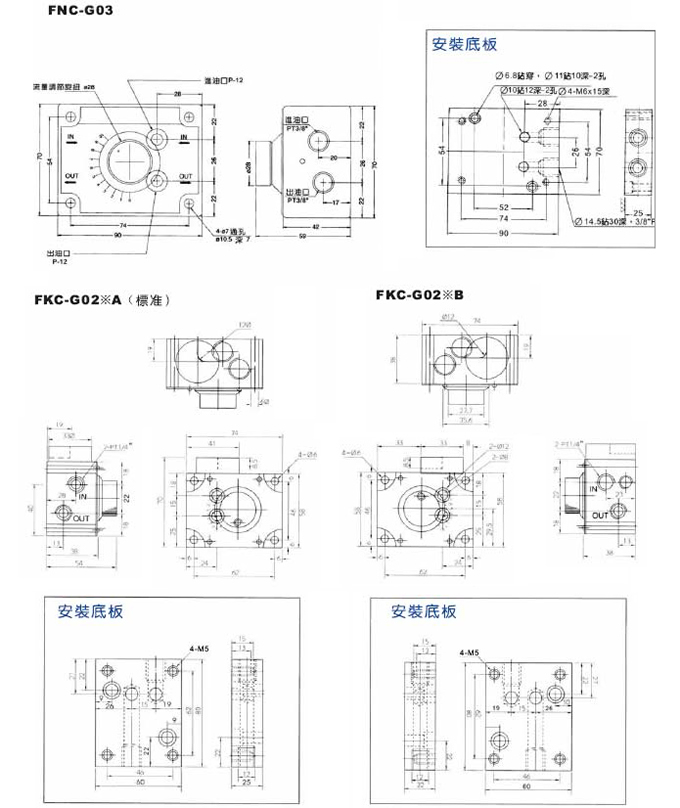

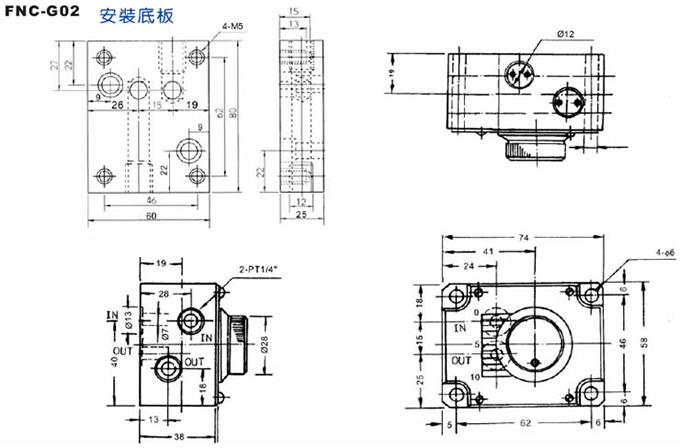

外形尺寸:
注意事项:
1、标牌上10等份的刻度,每格的流量皆相同。
2、FKC推杆式的转子接于机械的推杆上,可根据动作的往返达到二次调速且开闭的功能。FNC平面式只能一次调速。
3、有关FKC推杆组装方式,请洽本公司技术部。
|
