压力表开关是用于切断或接通压力表与油路的连接，并通过此开关起阻尼作用，减轻压力表的急剧跳动，
防止其损坏，也可用作一般的截止阀。
多点压力表开关，可使—个压力表和液压系统中几个被测油路相通，以分别测量几个油路的压力。
|
相关资料
型号说明：
| GCT |
-02 |
| 系列号码 |
规格 |
压力表开关
GCT：180° 钢 （SAE 1015）
GCLT：90° 钢 （SAE 1015）
NUL：180° 钢 （SAE 1015）
NULL：90° 钢 （SAE 1015）
NU：缓冲器 （铜质） |
02： PT 1/4"
03： PT 3/8"
04： PT 1/2"
06： PT 3/4"
08： PT 1" |
规格表：
| 型号 |
管径PT |
额定流量ℓ/min |
最高使用压力MPa |
重量KG |
尺寸(mm) |
| A |
B |
C |
| GCT-02 |
1/4" |
2 |
21 |
0.28 |
94 |
51 |
22 |
| GCT-03 |
3/8" |
20 |
21 |
0.28 |
94 |
51 |
22 |
| GCLT-02 |
1/4" |
2 |
21 |
0.32 |
105 |
37 |
22 |
| GCLT-03 |
3/8" |
20 |
21 |
0.32 |
105 |
37 |
22 |
| NUL-02 |
1/4" |
2 |
35 |
0.28 |
100 |
51 |
22 |
| NUL-03 |
3/8" |
20 |
35 |
0.28 |
100 |
51 |
22 |
| NUL-04 |
1/2" |
30 |
35 |
0.7 |
118 |
65 |
32 |
| NUL-06 |
3/4" |
100 |
35 |
1.10 |
167 |
84 |
38 |
| NUL-08 |
1" |
300 |
35 |
2.30 |
167 |
102 |
51 |
| NULL-02 |
1/4" |
2 |
35 |
0.32 |
116 |
37 |
22 |
| NULL-03 |
3/8" |
20 |
35 |
0.32 |
116 |
37 |
22 |
| NU-02 |
1/4" |
0.5 |
15 |
0.11 |
43 |
29 |
21 |
| NU-03 |
3/8" |
1 |
15 |
0.16 |
45 |
31 |
23 |
| NU-04 |
1/2" |
2 |
15 |
0.2 |
52 |
35 |
27 |

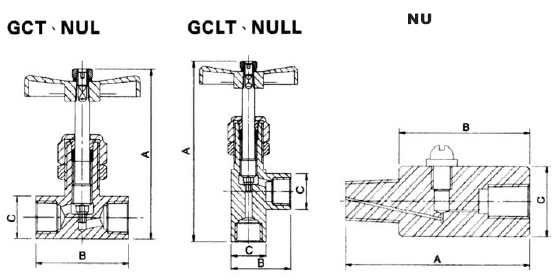

尺寸图：

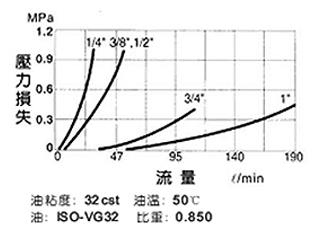

性能曲线：
|
备注：
