首页 > 蓄能器 > NXQ
蓄能器
NXQ系列胶囊式蓄能器是液压系统中重要的不可缺少的液压辅件,有储蓄能量、稳定压力、消除脉动、吸收冲击、补偿容量和补偿泄漏等作用。
工作原理 1、油液实际是不可压缩的,因此不能蓄积压力能。胶囊式蓄能器是利用气体的可压缩性来蓄积液体的原理而工作的。
2、胶囊式蓄能器由油液部分和带有气密隔离件的胶囊构成,位于胶囊周围的油液与液压回路相通。因此,当毅力升高时油液进入囊式蓄能器由此气体被压缩;当压力下降时,压缩气体膨胀,进而将油液压入回路
技术参数:公称压力:10、20、31.5MPa
使用介质:矿物油、水-乙二醇、乳化液
介质温度:-10℃~+70℃
 相关资料
型号说明:
NXQ -25 L /F -※
系列号码 规格 容量 压力 安装型式 用途
囊式蓄能器 A:小口

Ab:大口
参照规格表 参照规格表 L:螺纹式
F:法兰式
A:液压油

RA:乳化液

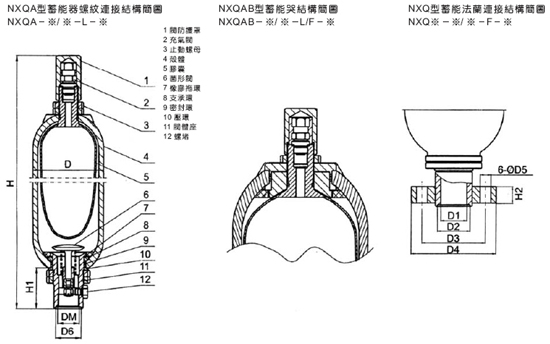

规格表:
型号 公积压力 公积流量 联接方式 尺寸表mm 重量Kg
L F
H DM D1 D2 D3 D4 D5 D6 H1 H2 D
NXQ-0.25/※-L/F-※ 10

20

31.5
0.25 260 370 M22*1.5             30   56 2
NXQ-0.4/※-L/F-※ 0.4 250 435 M27*7 52 89 3
NXQ-0.63/※-L/F-※ 0.63 320 545 M27*7 52 89 3.5
NXQ-01/※-L/F-※ 1 315 715 M27*7 52 114 5.5
NXQ-1.6/※-L/F-※ 1.6 355 685 M42*2 42 50 97 130 17 50 66 25 152 12.5
NXQ-2.5/※-L/F-※ 2.5 420 895 M42*2 42 50 97 130 17 50 66 25 152 15
NXQ-4/※-L/F-※ 4 530 1195 M42*2 42 50 97 130 17 50 66 25 152 18.5
NXQ-6.3/※-L/F-※ 6.3 700 1715 M42*2 42 50 97 130 17 50 66 25 152 25.5
NXQ-10/※-L/F-※ 10 660 715 M60*2 55 695 125 160 21 70 85 32 219 48
NXQ-16/※-L/F-※ 16 870 805 M60*2 55 695 125 160 21 70 85 32 219 63
NXQ-25/※-L/F-※ 25 1170 1110 M60*2 55 695 125 160 21 70 85 32 219 84
NXQ-40/※-L/F-※ 40 1690 1530 M60*2 55 695 125 160 21 70 85 32 219 119
NXQ-20/※-L/F-※ 20 690 1840 M72*2 70 80 150 200 26 80 105 40 299 92
NXQ-25/※-L/F-※ 25 780 2250 M72*2 70 80 150 200 26 80 105 40 299 105
NXQ-40/※-L/F-※ 40 1080   M72*2 70 80 150 200 26 80 105 40 299 136
NXQ-63/※-L/F-※ 63 1500   M72*2 70 80 150 200 26 80 105 40 299 191
NXQ-80/※-L/F-※ 80 1810   M72*2 70 80 150 200 26 80 105 40 299 241
NXQ-100/※-L/F-※ 100 2220   M72*2 70 80 150 200 26 80 105 40 299 290

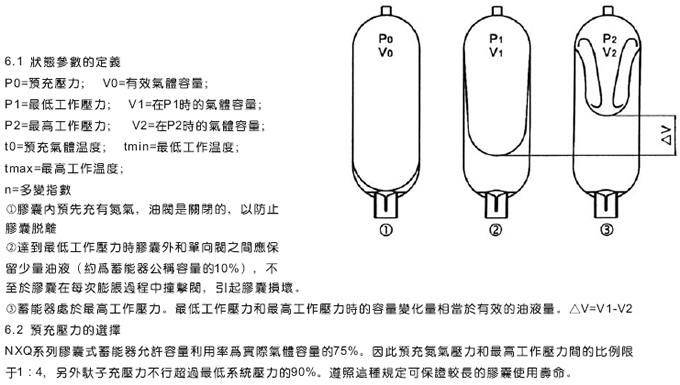

蓄能器能量选择:
安装位置:
订货说明:
备注蓄能器,其相关型号有:NXQ-0.25,NXQ-0.4,NXQ-0.63,NXQ-01,NXQ-1.6等等
