1、50T系列定量叶片泵采用压力平衡型构造，轴负荷小，寿命长。
2、构造简单，容易保养，检修方便，属于高性能低压定量叶片泵。
3、特殊结构的压力环，可使用低燃性的液压油，且噪音小，是低噪音定量叶片泵。
4、50T系列定量叶片泵内部零件更换容易，经济实用。
5、定量叶片泵应用广泛，尤其适用于高低压回路中的低压泵。
6、装配容易，可直结电机组成定量叶片泵电机泵组。
7、脚座型定量叶片泵需要定制脚座其余参数参照法兰型定量叶片泵，法兰型定量叶片泵标准轴是19.05，脚座型定量叶片泵标准轴是22
|
50T系列定量叶片泵相关资料
型号说明：
| 50T |
-36 |
R |
-L |
| 型号说明 |
排量
mℓ/rev |
旋转方向（从轴端看） |
安装方式 |
| 定量叶片泵 |
参照规格表 |
R:顺时针方向
L:逆时针方向
|
F：法兰式
L：脚座式 |
规格表：
| 型号 |
最高使用压力MPa |
排量
mℓ/rev |
配管尺寸（PT） |
容许转数 r/min |
重量
kg |
| 连续 |
瞬间 |
出口 |
入口 |
最大 |
最小 |
法兰型 |
脚座式 |
| 50T-07 |
7.0 |
9.0 |
6.8 |
3/4" |
1" |
2000 |
800 |
10.5 |
9.0 |
| 50T-12 |
7.0 |
9.0 |
11.6 |
3/4" |
1" |
2000 |
600 |
10.5 |
9.0 |
| 50T-14 |
7.0 |
9.0 |
13.7 |
3/4" |
1" |
1800 |
600 |
10.5 |
9.0 |
| 50T-17 |
7.0 |
9.0 |
16.5 |
3/4" |
1" |
1800 |
600 |
10.5 |
9.0 |
| 50T-20 |
7.0 |
9.0 |
19.8 |
3/4" |
1" |
1800 |
600 |
10.5 |
9.0 |
| 50T-23 |
7.0 |
9.0 |
22.9 |
3/4" |
1" |
1800 |
600 |
10.5 |
9.0 |
| 50T-26 |
7.0 |
9.0 |
25.9 |
3/4" |
1" |
1800 |
600 |
10.5 |
9.0 |
| 50T-30 |
7.0 |
9.0 |
29.6 |
3/4" |
1" |
1800 |
600 |
10.5 |
9.0 |
| 50T-36 |
7.0 |
9.0 |
36.0 |
3/4" |
1" |
1800 |
600 |
10.5 |
9.0 |
| 50T-39 |
7.0 |
9.0 |
38.9 |
3/4" |
1" |
1800 |
600 |
10.5 |
9.0 |

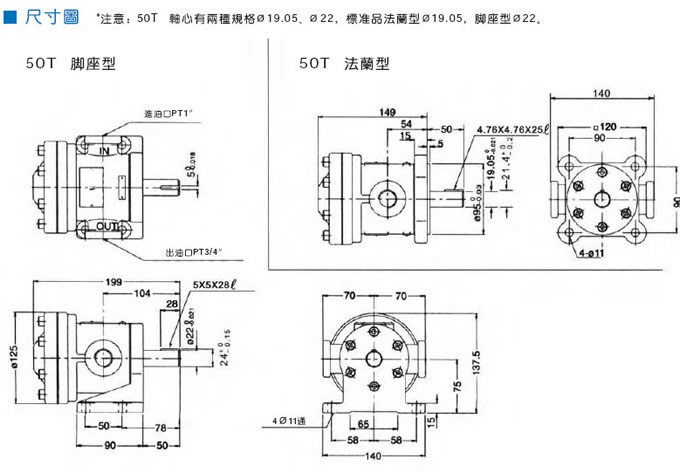

外形尺寸：
使用说明：
转动方向：顺时针方向定量叶片泵（丛轴端看）为标准品、逆时针方向定量叶片泵为定制品。泵回转方向的确认可由瞬间起动电机来检查。
低压定量叶片泵液压油：7MPa以下，使用40℃时粘度20～50cSt(ISOVG32)的液压油
定量叶片泵工作油温：连续运转的温度为15～60℃
定量叶片泵轴心配合：泵轴与马达之偏心误差为0.05mm，角度误差为1°
定量叶片泵吸油压力：吸油口的压力为-0.03MPa～0.03MPa
新机运转：新机开始运转时，应在无压力的状态下反复起动电机马达，以排出泵内和吸油管中的空气，为确保系统内的空气排除，可在无负载的状态下连续运转10分钟
|
备注：
