1、PV2R1,PV2R2,PV2R3系列定量叶片泵属于高压定量叶片泵同时也属于低噪音高压定量叶片泵。
2、此系列定量叶片泵应用范围广，特别适宜橡胶机械及各式机床使用。
3、此系列定量叶片泵的泵心易于安装，便于拆卸维修，可改变转向。
4、脚座型定量叶片泵需要定制脚座，其余参数同法兰型定量叶片泵。
5、PV2R1,PV2R2,PV2R3三个系列定量叶片泵进出油口均为法兰型，油口位置可根据需要进行调整。
|
PV2R1,PV2R2,PV2R3系列定量叶片泵相关资料
型号说明：
| PV2R1 |
-25 |
R |
-F |
L |
R |
| 型号说明 |
排量
mℓ/rev |
旋转方向（从轴端看） |
安装方式 |
出油口
方向 |
进油口
方向 |
定量叶片泵
（高压型） |
参照规格表 |
R:顺时针方向
L:逆时针方向
|
F：法兰式
L：脚座式 |
U：向上
D：向下
R：向右
L：向左（标准） |
U：向上
D：向下
R：向右（标准）
L：向左 |
规格表：
| 型号 |
使用压力MPa |
排量
mℓ/rev |
配管尺寸（PT） |
容许转数rpm |
重量kg |
| 额定 |
最高 |
出口 |
入口 |
最大 |
最小 |
法兰型 |
脚座式 |
| PV2R1-06 |
17 .5 |
21 |
5.8 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-08 |
17 .5 |
21 |
8.0 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-10 |
17 .5 |
21 |
9.4 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-12 |
17 .5 |
21 |
12.2 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-14 |
17 .5 |
21 |
13.7 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-17 |
17 .5 |
21 |
16.6 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-19 |
17 .5 |
21 |
18.6 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-23 |
17 .5 |
21 |
22.7 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-25 |
17 .5 |
21 |
25.3 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R1-31 |
16 |
16 |
31.0 |
1" |
3/4" |
1800 |
750 |
9.0 |
11.2 |
| PV2R2-33 |
17.5 |
21 |
33.0 |
11/4" |
3/4" |
1800 |
600 |
19.0 |
23.3 |
| PV2R2-41 |
17 .5 |
21 |
41.3 |
11/4" |
3/4" |
1800 |
600 |
19.0 |
23.3 |
| PV2R2-47 |
17 .5 |
21 |
47.2 |
11/4" |
3/4" |
1800 |
600 |
19.0 |
23.3 |
| PV2R2-53 |
17 .5 |
21 |
52.5 |
11/4" |
3/4" |
1800 |
600 |
19.0 |
23.3 |
| PV2R2-59 |
17 .5 |
21 |
58.2 |
11/4" |
3/4" |
1800 |
600 |
19.0 |
23.3 |
| PV2R2-65 |
17 .5 |
21 |
64.7 |
11/4" |
3/4" |
1800 |
600 |
19.0 |
23.3 |
| PV2R3-76 |
17 .5 |
21 |
76.4 |
2" |
11/4" |
1800 |
600 |
36.7 |
46.7 |
| PV2R3-94 |
17 .5 |
21 |
93.6 |
2" |
11/4" |
1800 |
600 |
36.7 |
46.7 |
| PV2R3-116 |
16 |
16 |
115.6 |
2" |
11/4" |
1800 |
600 |
36.7 |
46.7 |

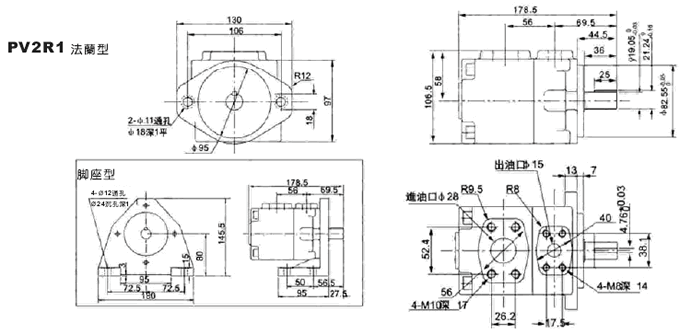

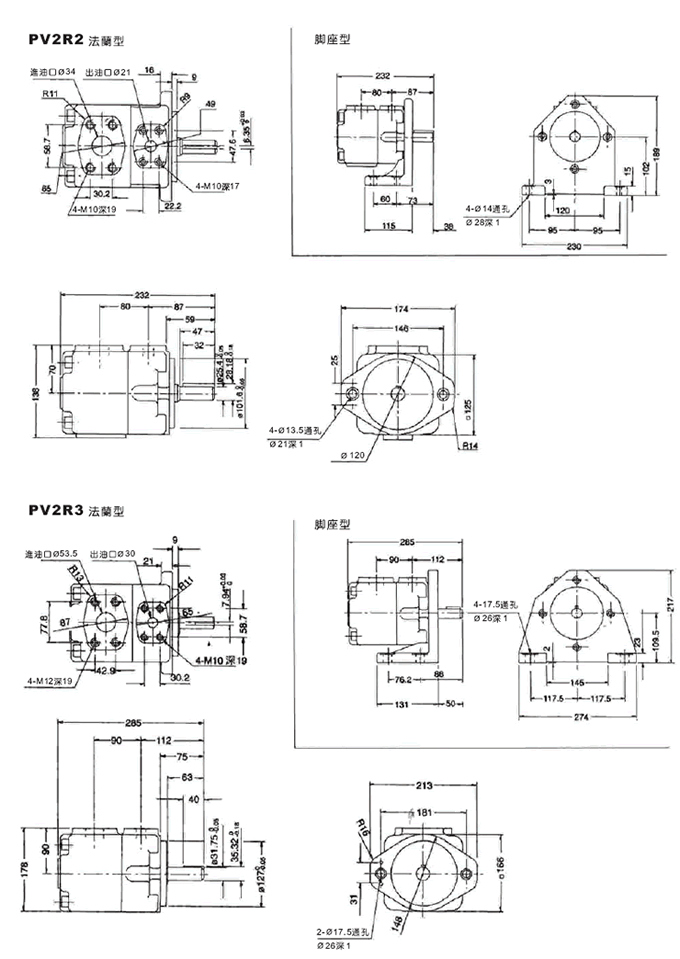

外形尺寸：
 备注： 高压低噪音定量叶片泵,其相关型号有: PV2R1-06-FR, PV2R1-08-FR, PV2R1-10-FR, PV2R1-12-FR, PV2R1-14-FRPV2R1-17-FR, PV2R1-19-FR, PV2R1-23-FR, PV2R1-25-FR, PV2R1-31-FR, PV2R2-26-FR, PV2R2-33-FR, PV2R2-41-FR, PV2R2-47-FR, PV2R2-59-FR, PV2R2-65-FR, PV2R3-76-FR, PV2R3-94-FR, PV2R3-116-FR等等 |
